一、概  述

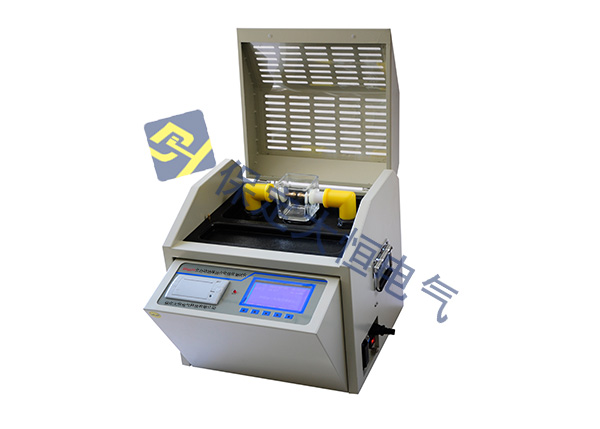

      DH801S全自動絕緣油介電強度測試儀是我公司全體科研技術人員，依據國家標準GB507-1986及行標DL/T846.7-2004的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。為滿足不同用戶的需求，該系列儀器可分為單杯三杯及多杯等型號。儀器操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強。

二、儀器特點

1. 儀器采用大容量單片機控制，工作穩定可靠；

2. 儀器內設寬范圍看門狗電路降低了死機現象；

3. 多種操作選擇，儀器程序設有GB507-1986、GB507-2002兩種國家標準方法、行業標準DL/429、國際標準IEC156及自定義操作，能適應不同用戶的多種選擇；

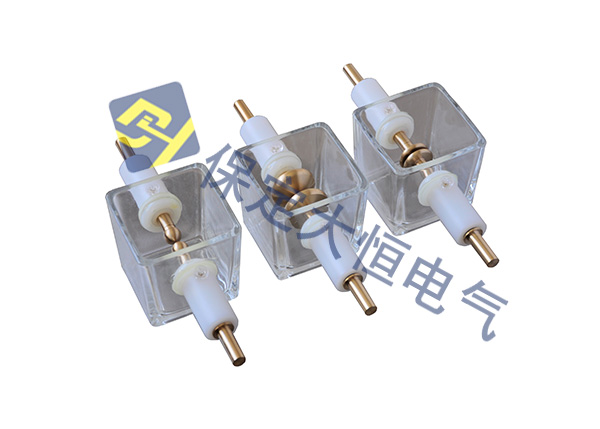

4. 儀器油杯采用特種玻璃一次澆鑄成型，降低了漏油等干擾現象的發生；

5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；

6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；

7. 便攜式結構，易于移動，戶內外使用均很方便。

三、技術指標

1. 升壓器容量      1.5 kVA

2. 升壓速度         0.5kV/s-5.0kV/s（每0.5遞增）十檔任選

                          誤 差  0.2kV/s

3. 輸出電壓         0～80 kV（可選）

4. 電壓精度         ±（2%讀數+2字）

5. 電源畸變率     ＜1%

6. 電極間隙        標準2.5 mm

7. 試驗次數        6 次（1-10次可選）

8. 靜放時間        900S(0-5900 S可選)

9.間隔靜止時間  300S(0-5900S可選)

10.攪拌時間       15S（0-250S可選）

11.顯示方式       大屏幕液晶漢字顯示

12.通訊接口       標配232通訊接口

13.外形尺寸       長430 mm；寬350 mm； 高370 mm

14.儀器重量       36 kg

四、使用條件

 1. 環境溫度       0～40℃

 2. 相對濕度      ≤ 85%

 3. 工作電源      AC 220V ± 20%

 4. 電源頻率      50 Hz ± 5 Hz

 5. 功率消耗     ＜200 W
